Carson Reflex Stick Pro 4 LCD 6-Kanal 2,4GHz Fernsteuerung

Carson Reflex Stick Pro 4 LCD – vielseitige 6-Kanal Fernsteuerung mit 15 Modellspeichern

Die Carson Reflex Stick Pro 4 LCD 6-Kanal 2,4GHz Fernsteuerung richtet sich an anspruchsvolle Funktionsmodellbauer, die mehrere Modelle und zahlreiche Steuerfunktionen komfortabel mit nur einer Fernsteueranlage verwalten möchten. Vier stufenlos regelbare, vollproportionale Kanäle, zwei zusätzliche 3-Positionen-Kanäle, 15 Modellspeicher sowie umfangreiche Einstellmöglichkeiten wie Dual Rate, EPA, EXP, Servo-Reverse und Trimmung machen die Anlage besonders interessant für RC Trucks, LKW, Baumaschinen, Multifunktionsfahrzeuge, Boote, Schiffe und weitere Funktionsmodelle.

Das integrierte LCD ermöglicht die komfortable Konfiguration und Verwaltung der verschiedenen Einstellungen. Besonders praktisch für Modellbauer mit mehreren Fahrzeugen oder Schiffen: Einstellungen müssen nicht jedes Mal neu vorgenommen werden, sondern können in einem der 15 verfügbaren Modellspeicher abgelegt werden.

Ein weiterer großer Vorteil ist die von Carson bestätigte 100% Kompatibilität mit Tamiya MFC 01, MFC 02, MFC 03 sowie DMD-Einheiten. Damit eignet sich die Reflex Stick Pro 4 LCD hervorragend als Fernsteuerung für Tamiya RC-Trucks und andere Funktionsmodelle mit entsprechender Tamiya Elektronik.

Zum Lieferumfang gehören bereits der 6-Kanal LCD-Sender, ein passender 6-Kanal Empfänger sowie die Bedienungsanleitung. Damit ist die Anlage sowohl für neue Projekte als auch zur Umrüstung bestehender RC-Modelle interessant.

LCD-Ausführung für komfortable Einstellungen

Im Vergleich zur einfacheren Reflex Stick Pro 4 ohne Display bietet diese Version ein LCD, über das die erweiterten Funktionen und Modellspeicher komfortabel verwaltet werden können.

Gerade bei einer Fernsteuerung, die langfristig für mehrere Modelle eingesetzt werden soll, ist ein Display ein großer Vorteil. Einstellungen lassen sich übersichtlicher kontrollieren und an das jeweilige Modell anpassen.

Damit eignet sich diese LCD-Version besonders für Modellbauer, die nicht nur ein einzelnes Fahrzeug betreiben, sondern ihre Fernsteuerung dauerhaft für unterschiedliche Projekte einsetzen möchten.

15 Modellspeicher für eine ganze RC-Sammlung

Die Reflex Stick Pro 4 LCD bietet 15 Modellspeicher.

Damit lassen sich individuelle Einstellungen für verschiedene RC-Modelle speichern, ohne dass Parameter bei jedem Modellwechsel komplett neu eingerichtet werden müssen.

Das ist insbesondere dann praktisch, wenn beispielsweise mehrere Trucks, Boote oder Funktionsfahrzeuge mit kompatiblen Empfängern ausgestattet werden.

Ein Modell kann andere Servowege, eine andere Trimmung oder ein anderes Expo-Verhalten benötigen als ein zweites Modell. Mit den Modellspeichern können solche Einstellungen getrennt verwaltet werden.

Sechs Kanäle für Fahr-, Lenk- und Sonderfunktionen

Die Fernsteueranlage stellt insgesamt sechs Kanäle zur Verfügung.

Die Kanäle 1 bis 4 sind stufenlos regelbar und vollproportional. Kanal 5 und Kanal 6 stehen für zusätzliche 3-Positionen-Funktionen zur Verfügung.

Damit können abhängig von der eingebauten Elektronik unterschiedlichste Funktionen gesteuert werden, beispielsweise:

• Lenkung
• Gas beziehungsweise Fahrregler
• Schaltgetriebe
• Zusätzliche Lenkachsen
• Kranbewegungen
• Winden
• Ruder- und Schiffssteuerungen
• Lichtfunktionen
• Soundfunktionen
• Schaltmodule
• Weitere proportionale Sonderfunktionen

Welche Funktionen im konkreten Modell möglich sind, hängt von der eingesetzten Elektronik, den angeschlossenen Servos und den verwendeten Schaltmodulen ab.

Vier vollproportionale Kanäle

Die Kanäle 1 bis 4 arbeiten stufenlos und vollproportional.

Dadurch folgt ein angeschlossenes Servo beziehungsweise ein proportional angesteuerter Fahrregler der jeweiligen Position des Steuerknüppels.

Gerade bei Funktionsmodellen ist diese präzise Steuerung entscheidend. Eine Lenkung kann fein dosiert, ein Kran langsam bewegt oder die Geschwindigkeit eines Fahrzeugs präzise geregelt werden.

Kanal 5 mit 3-Positionen-Taster

Der fünfte Kanal wird über einen 3-Positionen-Taster mit Mittelstellung bedient.

Damit stehen drei definierte Schaltzustände zur Verfügung.

Je nach eingesetzter Elektronik kann dieser Kanal beispielsweise für Schaltgetriebe, Funktionsmodule oder andere Zusatzfunktionen verwendet werden.

Kanal 6 mit 3-Positionen-Kippschalter

Für den sechsten Kanal verfügt die Reflex Stick Pro 4 LCD über einen 3-Positionen-Kippschalter.

Auch dieser Kanal ermöglicht drei definierte Schaltpositionen und erweitert die Fernsteuerung um zusätzliche Bedienmöglichkeiten.

Gerade bei Funktionsmodellen sind solche zusätzlichen Schaltkanäle besonders wertvoll.

Ideal für RC Trucks und LKW

Ein klassischer RC-Truck benötigt häufig deutlich mehr Steuerfunktionen als ein einfaches RC-Car.

Neben Gas und Lenkung können beispielsweise Getriebe, Licht, Sound, Zusatzachsen, Sattelplatte, Aufliegerfunktionen oder weitere elektrische Funktionen gesteuert werden.

Die Kombination aus vier proportionalen Kanälen und zwei zusätzlichen Schaltkanälen macht die Reflex Stick Pro 4 LCD zu einer sehr interessanten Fernsteuerung für RC Trucks und LKW-Funktionsmodelle.

100% kompatibel mit Tamiya MFC 01, MFC 02 und MFC 03

Carson bestätigt ausdrücklich die 100% Kompatibilität mit Tamiya MFC 01, MFC 02 und MFC 03.

Diese Multifunktionseinheiten werden bei zahlreichen Tamiya Truck- und Funktionsmodellen eingesetzt und verbinden je nach Ausführung Funktionen wie Fahrregler, Beleuchtung, Sound und weitere Zusatzfunktionen.

Gerade bei solchen Systemen ist eine kompatible Knüppelfernsteuerung besonders wichtig, weil bestimmte Funktionen über definierte Steuerbewegungen und Schalter ausgelöst werden.

Die Reflex Stick Pro 4 LCD ist deshalb eine sehr interessante Fernsteuerlösung für Tamiya Truck-Modellbauer.

Auch mit Tamiya DMD-Einheiten kompatibel

Zusätzlich ist die Fernsteuerung laut Hersteller mit Tamiya DMD-Einheiten kompatibel.

Damit eignet sich das System auch für verschiedene weitere Tamiya Funktionsmodelle und Fahrzeuge, die mit entsprechender DMD-Elektronik ausgestattet sind.

Nicht nur für Trucks – ideal für viele Funktionsmodelle

Die Reflex Stick Pro 4 LCD ist keineswegs auf LKW-Modelle beschränkt.

Durch ihre sechs Kanäle, umfangreichen Einstellmöglichkeiten und die 15 Modellspeicher kann sie für zahlreiche Bereiche des Funktionsmodellbaus eingesetzt werden.

Typische Anwendungen sind beispielsweise:

• RC Trucks
• RC LKW
• Baumaschinen
• Multifunktionsfahrzeuge
• Sonderfahrzeuge
• Boote
• Schiffe
• Kettenfahrzeuge
• Modelle mit Winden
• Modelle mit Beleuchtungsfunktionen
• Modelle mit zusätzlichen Servos
• Modelle mit elektronischen Schaltmodulen

Damit ist die Anlage besonders interessant für Modellbauer, die sich über Jahre hinweg mit unterschiedlichen RC-Projekten beschäftigen möchten.

Servo-Reverse für Kanal 1 bis 4

Für die vier proportionalen Kanäle steht eine Servo-Reverse-Funktion zur Verfügung.

Damit kann die Laufrichtung eines angeschlossenen Servos umgekehrt werden.

Bewegt sich beispielsweise eine Lenkung nach rechts, obwohl der Steuerknüppel nach links bewegt wird, kann die Wirkrichtung direkt an der Fernsteuerung geändert werden.

Ein mechanischer Umbau des Servos oder der Anlenkung ist dadurch in vielen Fällen nicht erforderlich.

Trimmfunktion für Kanal 1 bis 4

Die Kanäle 1 bis 4 verfügen über eine Trimmfunktion.

Damit können kleinere Abweichungen in der Neutralstellung korrigiert werden.

Bei einem RC-Truck lässt sich beispielsweise die Geradeausstellung der Lenkung fein anpassen. Auch andere Servofunktionen können entsprechend justiert werden.

Dual Rate für alle vier proportionalen Kanäle

Die LCD-Version bietet Dual Rate für Kanal 1 bis 4.

Damit lässt sich der maximale Steuerweg anpassen beziehungsweise begrenzen.

Das kann beispielsweise sinnvoll sein, wenn ein Servo mechanisch mehr Weg besitzt, als die jeweilige Funktion benötigt.

Auch die Empfindlichkeit bestimmter Funktionen kann dadurch besser an das jeweilige Modell angepasst werden.

Im Unterschied zur einfacheren Version ohne LCD stehen diese Einstellmöglichkeiten hier für alle vier proportionalen Kanäle zur Verfügung.

EPA – individuelle Servowegsbegrenzung für Kanal 1 bis 4

Mit der EPA-Funktion – End Point Adjustment lassen sich die Endpunkte beziehungsweise maximalen Servowege für die Kanäle 1 bis 4 anpassen.

Diese Funktion ist im Funktionsmodellbau besonders nützlich.

Ein Servo sollte beispielsweise nicht weiter laufen, als es die Mechanik des Modells erlaubt. Eine Lenkung, ein Schaltgestänge oder eine Kranfunktion kann mechanische Grenzen besitzen, die nicht überschritten werden sollten.

Mit EPA lässt sich der maximal nutzbare Weg entsprechend anpassen.

EXP – Exponentialfunktion für Kanal 1 bis 4

Die Reflex Stick Pro 4 LCD bietet außerdem eine EXP- beziehungsweise Exponentialfunktion für Kanal 1 bis 4.

Damit kann die Charakteristik der Steuerbewegung verändert werden.

Das ist insbesondere dann hilfreich, wenn rund um die Neutralstellung eine feinfühligere Reaktion gewünscht wird, während am Ende des Knüppelweges weiterhin der volle Steuerbereich verfügbar bleibt.

Gerade bei langsamen Funktionsmodellen, präzisen Lenkbewegungen oder Kranfunktionen kann Expo zu einem angenehm kontrollierbaren Steuergefühl beitragen.

Dual Rate, EPA und EXP – mehr Möglichkeiten zur Modellanpassung

Die Kombination aus Dual Rate, EPA und EXP ist einer der größten Vorteile der LCD-Version.

Während einfache Fernsteuerungen hauptsächlich eine grundlegende Servo-Reverse- und Trimmfunktion bieten, lässt sich die Reflex Stick Pro 4 LCD deutlich präziser an das jeweilige Modell anpassen.

Damit können unterschiedliche Modelle auch mit völlig verschiedenen Steuercharakteristiken betrieben werden.

Failsafe-System für zusätzliche Betriebssicherheit

Die Fernsteueranlage verfügt über ein Failsafe-System.

Ein Failsafe dient dazu, bei Verlust beziehungsweise Störung des Funksignals einen sicheren Zustand zu unterstützen.

Gerade bei motorisierten RC-Modellen ist eine solche Funktion besonders wichtig.

Die korrekte Einrichtung und Funktionskontrolle sollte vor jedem Einsatz entsprechend der Bedienungsanleitung geprüft werden.

Moderne 2,4GHz Funktechnik

Sender und Empfänger arbeiten im modernen 2,4GHz Frequenzbereich.

Damit entfällt die klassische Quarz- und Kanalverwaltung älterer MHz-Fernsteuerungen.

Das macht die Reflex Stick Pro 4 LCD zu einer zeitgemäßen Fernsteueranlage für moderne RC- und Funktionsmodelle.

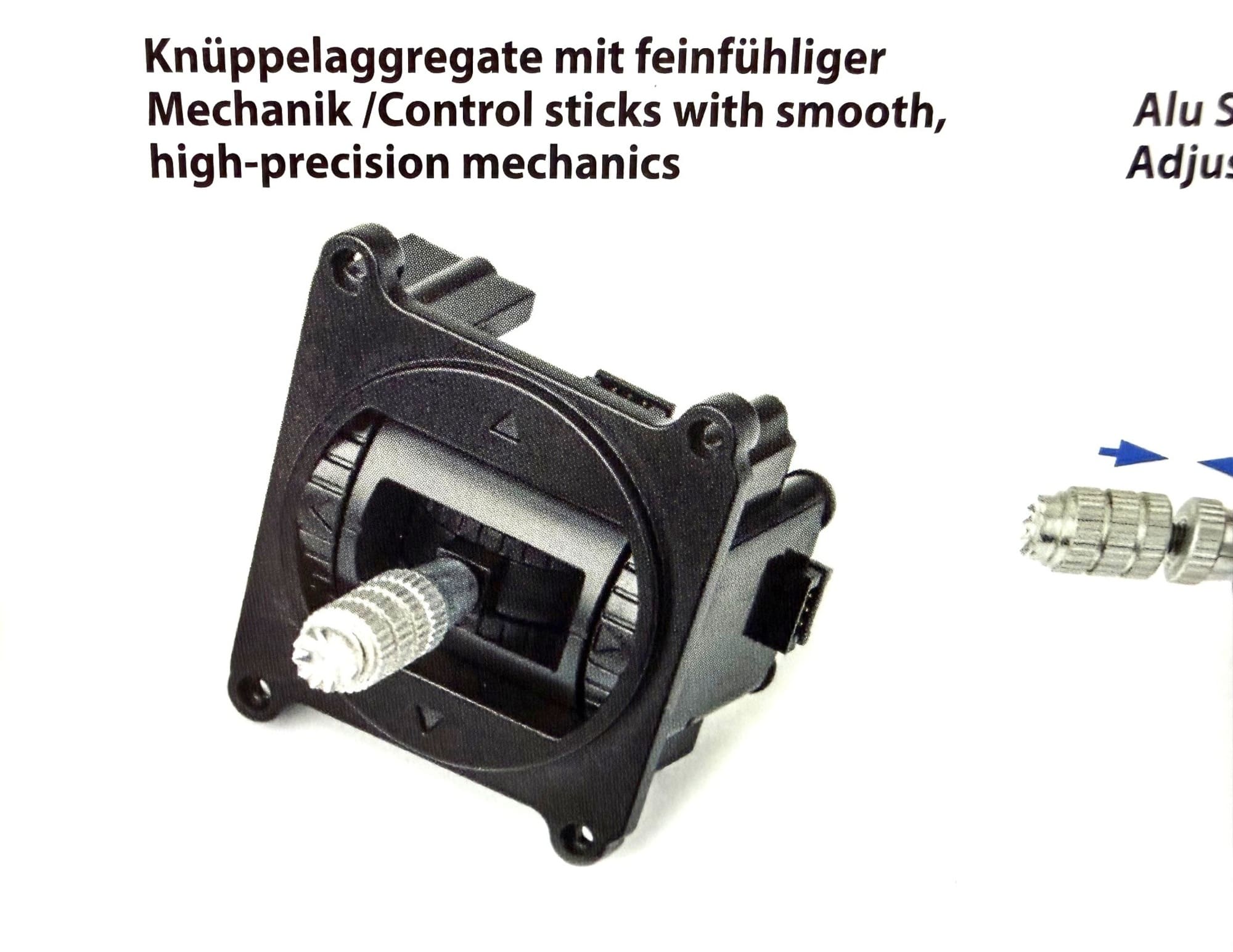

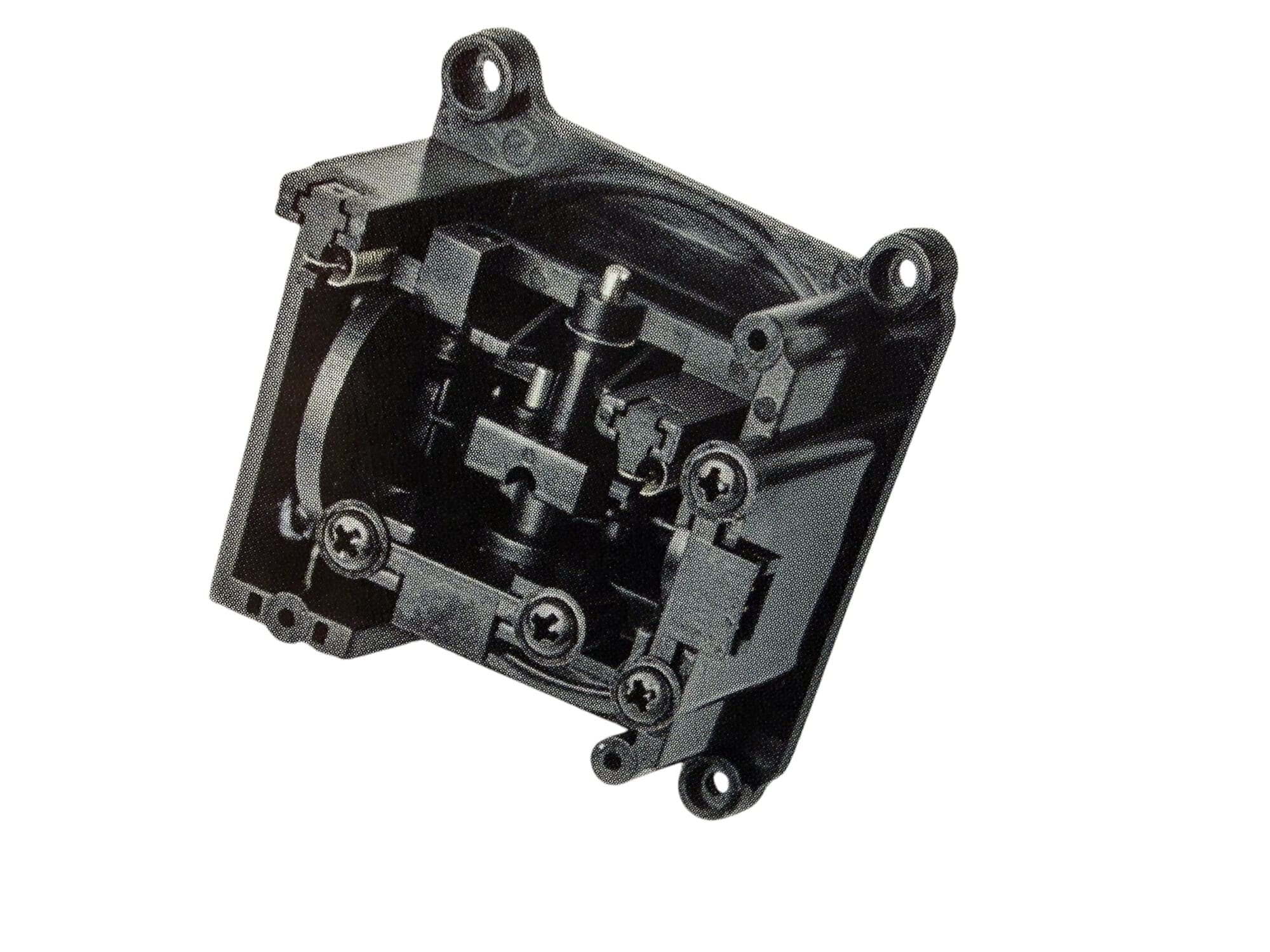

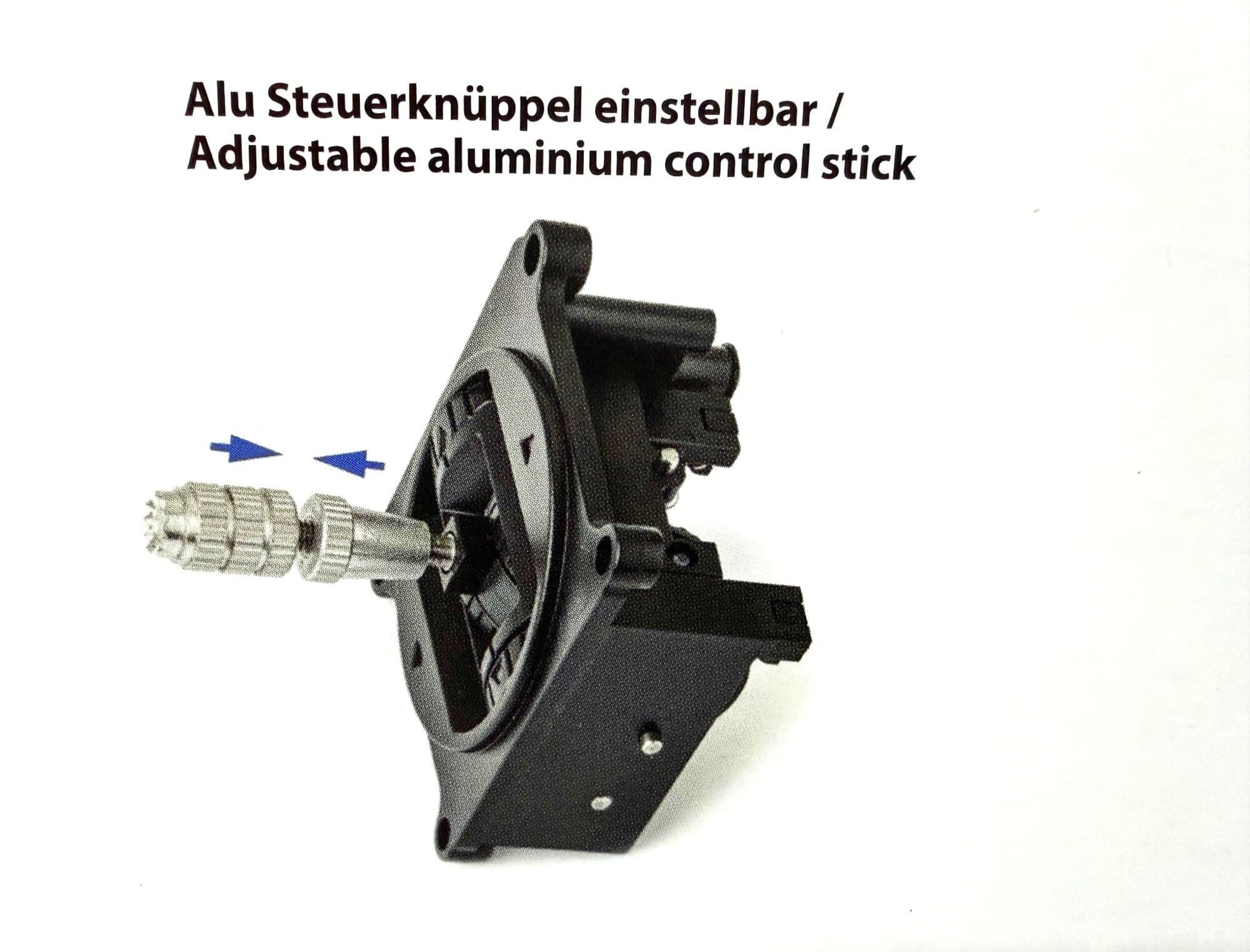

Feinfühlige Knüppelaggregate

Carson stattet die Fernsteuerung mit feinfühligen Knüppelaggregaten aus.

Gerade beim Funktionsmodellbau ist dies wichtig, weil häufig sehr kleine und präzise Steuerbewegungen benötigt werden.

Bei langsam fahrenden Trucks, Schiffen oder Maschinen ist kontrolliertes Dosieren häufig wichtiger als maximal schnelle Reaktion.

Ergonomisches Gehäuse für längere Einsätze

Der Sender besitzt ein modernes ergonomisches RC-Gehäuse.

Die Knüppel, Taster und Schalter sind so angeordnet, dass die verschiedenen Funktionen gut erreichbar bleiben.

Gerade bei längeren Fahreinsätzen, Parcours-Veranstaltungen oder Schiffsfahrten ist eine angenehme Bedienung wichtig.

Carbon-Look und beleuchtetes Carson Logo

Auch optisch präsentiert sich die Reflex Stick Pro 4 LCD hochwertig.

Die Oberfläche ist im Carbon-Look gestaltet. Beim Einschalten wird zusätzlich das Carson Logo beleuchtet.

Damit wirkt die Anlage modern und passt optisch gut zu aktuellen Funktionsmodellen.

6-Kanal Empfänger bereits im Set

Zum Lieferumfang gehört bereits ein passender 6-Kanal Empfänger.

Damit kann das erste Modell direkt mit dem im Set enthaltenen Empfänger ausgestattet werden.

Für zusätzliche Modelle ist ein separat erhältlicher kompatibler Empfänger vorgesehen.

Passender 6-Kanal Ersatzempfänger erhältlich

Als zusätzlichen beziehungsweise Ersatzempfänger nennt Carson den 6-Kanal Empfänger mit Artikelnummer 500501551.

Damit können weitere kompatible Modelle entsprechend ausgerüstet werden.

In Kombination mit den 15 Modellspeichern ist die Fernsteuerung damit besonders interessant für Modellbauer mit mehreren Fahrzeugen oder Schiffen.

Senderbetrieb mit vier AA-Zellen

Die Betriebsspannung des Senders beträgt 4,8 bis 6 Volt.

Zur Stromversorgung werden vier AA-Zellen verwendet.

Damit kann die Fernsteuerung beispielsweise mit geeigneten Batterien oder passenden wiederaufladbaren Mignon-Akkus betrieben werden.

Empfängerversorgung ohne BEC bis 11 Volt

Carson gibt für den Empfänger eine mögliche Versorgungsspannung von bis zu 11 Volt ohne BEC an.

Wichtig: Die zulässige Spannung des Empfängers sagt nichts darüber aus, welche Spannung angeschlossene Servos, Regler oder Schaltmodule vertragen.

Bei der Stromversorgung müssen deshalb grundsätzlich die Spannungsgrenzen aller angeschlossenen Komponenten berücksichtigt werden.

Graupner J/R Steckersystem

Der Empfänger verwendet das verbreitete Graupner J/R Steckersystem.

Damit können zahlreiche marktübliche Servos und Funktionsmodule mit entsprechendem Anschluss verwendet werden.

Vor der Inbetriebnahme sind die korrekte Polarität und Anschlussbelegung zu prüfen.

Optionales Mignon-Akku-Set

Als Zubehör bietet Carson ein passendes Mignonakku-Set unter Artikelnummer 50609092 an.

Damit kann die Fernsteuerung mit wiederaufladbaren AA-Zellen betrieben werden.

Passendes CS-6 Servo als Zubehör

Carson empfiehlt außerdem das Servo CS-6 Standardgröße JR/MG/WP/0,2 mit Artikelnummer 500502041.

Welches Servo für eine bestimmte Modellfunktion geeignet ist, hängt von Stellkraft, Stellgeschwindigkeit, Baugröße, Versorgungsspannung und mechanischer Belastung ab.

Mit Carson Switch-Modulen erweiterbar

Für zusätzliche elektrische Schaltfunktionen stehen passende Carson Funktionsmodule zur Verfügung.

Als empfohlenes Zubehör nennt Carson unter anderem:

• Reflex 6/14Ch Switch 2 – 2x 2,5A, max. 16V – Art.-Nr. 500503060
• Reflex 6/14Ch Switch 4 – 4x 2,5A, max. 16V – Art.-Nr. 500503061

Damit können abhängig vom jeweiligen Modell weitere elektrische Verbraucher beziehungsweise Funktionen geschaltet werden.

Eine Fernsteuerung für mehrere Modelle und viele Jahre Modellbau

Ein großer Vorteil einer klassischen Knüppelfernsteuerung mit Modellspeichern ist ihre langfristige Nutzbarkeit.

Die Reflex Stick Pro 4 LCD muss nicht ausschließlich einem einzigen RC-Modell zugeordnet werden. Durch die 15 Modellspeicher kann sie vielmehr als zentrale Fernsteuerung für unterschiedliche Projekte eingesetzt werden.

Heute kann das ein Tamiya Truck sein, später vielleicht ein Boot, ein Sonderfahrzeug oder ein weiteres Funktionsmodell. Voraussetzung ist jeweils ein kompatibler Empfänger und eine zur Anzahl der verfügbaren Kanäle passende Funktionsausstattung.

Damit eignet sich diese Anlage besonders gut für Modellbauer, deren Sammlung im Laufe der Jahre wächst.

Besonders sinnvoll für Funktionsmodelle mit individueller Abstimmung

Bei Funktionsmodellen ist nicht nur die Anzahl der Kanäle entscheidend. Ebenso wichtig ist, wie genau die einzelnen Kanäle auf das Modell abgestimmt werden können.

Hier spielt die LCD-Version ihre Stärken aus:

• Servo-Reverse für Kanal 1–4
• Trimmung für Kanal 1–4
• Dual Rate für Kanal 1–4
• EPA für Kanal 1–4
• EXP für Kanal 1–4
• 15 Modellspeicher

Dadurch lassen sich die vier proportionalen Funktionen deutlich genauer an mechanische Gegebenheiten und persönliche Vorlieben anpassen.

Die wichtigsten Highlights der Reflex Stick Pro 4 LCD

• 6-Kanal 2,4GHz Knüppelfernsteuerung
• LCD-Sender
• 15 Modellspeicher
• 6-Kanal Empfänger inklusive
• Vier vollproportionale Kanäle
• Kanal 5 mit 3-Positionen-Taster und Mittelstellung
• Kanal 6 mit 3-Positionen-Kippschalter
• Servo-Reverse für Kanal 1–4
• Trimmung für Kanal 1–4
• Dual Rate für Kanal 1–4
• EPA Servowegsbegrenzung für Kanal 1–4
• EXP Exponentialfunktion für Kanal 1–4
• Failsafe-System
• Feinfühlige Knüppelmechanik
• Ergonomisches RC-Gehäuse
• Carbon-Look
• Beleuchtetes Carson Logo
• 100% kompatibel mit Tamiya MFC 01
• 100% kompatibel mit Tamiya MFC 02
• 100% kompatibel mit Tamiya MFC 03
• Kompatibel mit Tamiya DMD-Einheiten
• Ideal für Trucks und LKW
• Geeignet für Boote und Schiffe
• Geeignet für Multifunktions- und Sonderfahrzeuge
• Geeignet für zahlreiche weitere Funktionsmodelle

Technische Daten

• Hersteller: Carson
• Modell: Reflex Stick Pro 4 LCD
• Herstellerartikelnummer: 500501021
• EAN: 4005299017667
• Produktart: RC Fernsteueranlage / Knüppelfernsteuerung
• Frequenz: 2,4 GHz
• Anzahl Kanäle: 6
• LCD: Ja
• Modellspeicher: 15
• Vollproportionale Kanäle: 4
• Kanal 5: 3-Positionen-Taster mit Mittelstellung
• Kanal 6: 3-Positionen-Kippschalter
• Servo-Reverse: Kanal 1–4
• Trimmung: Kanal 1–4
• Dual Rate: Kanal 1–4
• EPA: Kanal 1–4
• EXP: Kanal 1–4
• Failsafe: Ja
• Sender-Betriebsspannung: 4,8–6 V
• Sender-Stromversorgung: 4x AA
• Empfänger-Stromversorgung ohne BEC: bis 11 V
• Steckersystem: Graupner J/R
• Tamiya MFC 01 kompatibel: Ja
• Tamiya MFC 02 kompatibel: Ja
• Tamiya MFC 03 kompatibel: Ja
• Tamiya DMD kompatibel: Ja

Lieferumfang

• 1x Carson Reflex Stick Pro 4 LCD 6-Kanal 2,4GHz Sender
• 1x Carson 6-Kanal 2,4GHz Empfänger
• 1x Bedienungsanleitung

Benötigtes Zubehör

• 4x AA-Batterien oder geeignete AA-Akkus für den Sender
• Servos, Fahrregler und Funktionsmodule entsprechend dem jeweiligen Modell

Empfohlenes Zubehör

• Carson 6-Kanal Empfänger – Art.-Nr. 500501551
• Carson Mignonakku-Set AA – Art.-Nr. 50609092
• Carson Servo CS-6 Standardgröße – Art.-Nr. 500502041
• Carson Reflex 6/14Ch Switch 2 – Art.-Nr. 500503060
• Carson Reflex 6/14Ch Switch 4 – Art.-Nr. 500503061

Warum die LCD-Version besonders für langfristige RC-Projekte interessant ist

Die Carson Reflex Stick Pro 4 LCD bietet deutlich mehr als eine einfache 6-Kanal Fernsteuerung. Die Kombination aus 15 Modellspeichern, Display, vier proportionalen Kanälen, zwei zusätzlichen Schaltkanälen sowie Dual Rate, EPA und EXP ermöglicht eine individuelle Abstimmung auf unterschiedliche Modelle.

Damit ist sie besonders für Modellbauer interessant, die ihre Fernsteuerung nicht nach einem einzelnen Projekt ersetzen möchten, sondern eine dauerhafte Basis für mehrere Fahrzeuge oder Schiffe suchen.

Die bestätigte Kompatibilität zu Tamiya MFC 01, MFC 02, MFC 03 und DMD macht sie gleichzeitig zu einer attraktiven Lösung für den Truck- und Funktionsmodellbau.

Wer RC Trucks, LKW, Boote, Multifunktionsfahrzeuge oder andere komplexere Modelle steuern möchte und Wert auf Modellspeicher und umfangreiche Einstellmöglichkeiten legt, erhält mit der Carson Reflex Stick Pro 4 LCD eine vielseitige und langfristig nutzbare 2,4GHz Fernsteueranlage.

ACHTUNG!

Nicht geeignet für Kinder unter 14 Jahren.
Benutzung unter unmittelbarer Aufsicht von Erwachsenen.
