Carson Reflex 6/14 Kanal Elektronischer Ein / Aus Schalter - Switch 2 (4x2,5A)

Carson Reflex 6/14 Kanal Schalter - Switch 4 (4x2,5A)

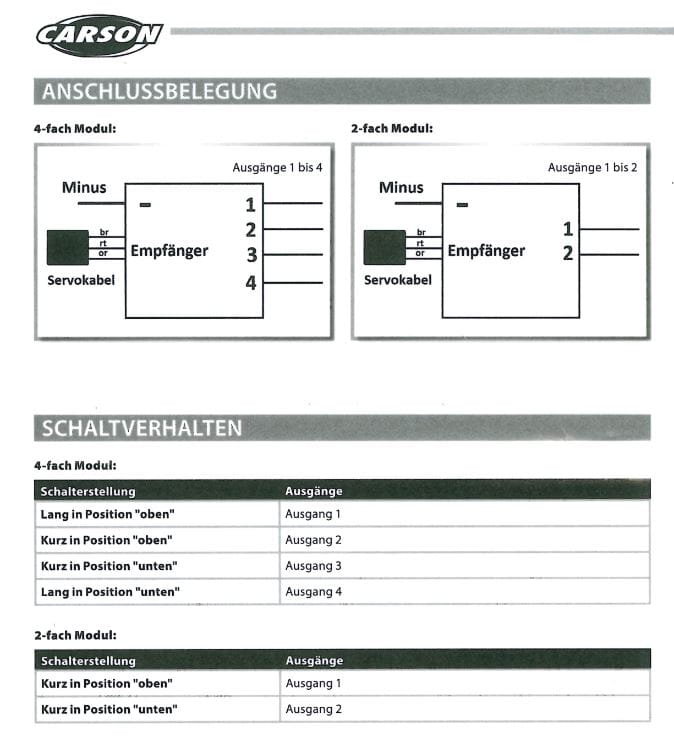

Die Schaltmodule werden direkt an einem RC-Empfänger angeschlossen und können über einen Taster, Schalter oder Knüppel gesteuert werden.

Dabei werden die Position des Schalters (oben und unten) und die Dauer (kurz und lang) ausgewertet. Bei dem 2-fachen Modul wird lediglich die Position ausgewertet. Bei Tastern und Schaltern ist darauf zu achten, dass diese eine Mittelstellung besitzen.

Jeder Schaltausgang verfügt über eine Memory Funktion, das heißt ein Schaltausgang bleibt so lange aktiviert bis der Schalter wieder in Neutralstellung gebracht wurde und erneut in die gleiche Position gebracht wird.

Auf den Schaltmodulen stehen 4 bzw. 2 getrennte und minusschaltende Ausgänge zur Verfügung. Die Ausgänge verfügen über jeweils ein 20 cm langes blaues Kabel. Dieses Kabel ist mit dem Minuspol des Verbrauchers zu verbinden. Jeder Schaltausgang kann einen Strom von max. 2.5 Ampere schalten. Die maximal zulässige Versorungsspannung beträgt 16 Volt.

Das Schaltmodul versorgt sich selbst über die Spannung des Servokabels. Das schwarze Minuskabel kann direkt am Akku oder an der Verteilerklemme angeschlossen werden. Bei hohen Lasten ist unbedingt das schwarze Kabel anzuschließen um Schäden am Empfänger zu vermeiden.

Technische Daten:

Eingangsspannung: 4 bis 8 Volt vom Empfänger

Eingangsstrom ca.: 18mA bei 5V

Ausgänge: 4 Stück

Schaltspannung max.: 16V

Schaltstrom max.: 2.5A je Kanal

Abmessungen: 16 x 14 x 4 mm

Gewicht: 10 Gramm

Lieferumfang:

Carson Reflex 6/14Ch Switch 4
